Obojsmerný, 64 kanálový, 24bit/192kHz prevodník formátov MADI-AES/EBU (110?) s možnosťou routingu a dvoma napájacími zdrojmi viac

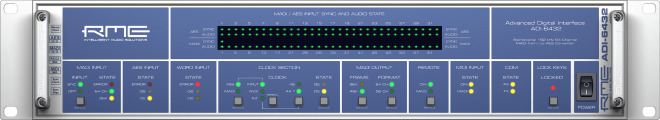

ADI-6432 R AES-3id

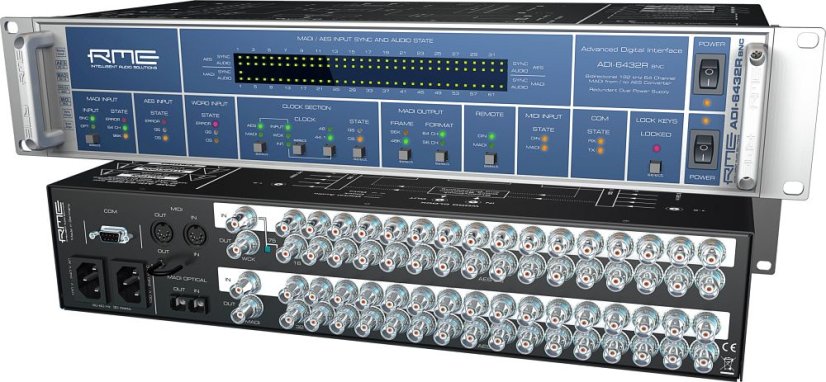

ADI-6432 ponúka 64 kanálovú konverziu formátov z MADI na AES-3id a opačne. Typické použitie sú napríklad dve ADI-6432 použité ako digitálne multijadro alebo jednu použitú ako AES-3id frontend pre HDSP MADI kartu. AES-3id je rozšírenie AES-3 štandardu známeho aj ako AES/EBU ktorý spracováva rovnaké dáta ale používa iný typ káblu (75Ω nesymetrický namiesto 110Ω symetrický) a iný typ konektoru (BNC namiesto XLR) a nižšie napätie (1VPP namiesto 4VPP). Preto má ADI6432 R BNC 64 konektorov na zadnej strane.
Ako pri kažom MADI konvertore, ADI6432 R BNC poskytuje oba koaxiálny (BNC) aj optický (SC prípojka pre multimódové optické vlákno) MADI konektory. MADI spracováva 64 kanálov pri 24-bit rozlíšení a pri vzorkovacej frekvencii 48kHz, 32 kanálov až do 96kHz a 16 kanálov až do 192kHz. Prenos všetkých kanálov je realizovaný cez jeden spoj a to koaxiálny (BNC) alebo cez optické vlákno. V oboch prípadoch môže byť dĺžka kábla aj viac ako 100m.
ADI-6432R je tiež dostupná so Single Mode MADI konektormi, ktoré robia ADI 6432R BNC kompatibilnú pre existujúce single-mode siete a pre distribúciu MADI signálu na extrémen dlhé vzdialenosti (až do 10km).
- Verzia Redundant (označená "R") je identická s ADI-6432 obsahuje dva nezávislé napájacie zdroje (môže byť pripojená k dvom rôznym elektrickým okruhom). Ak jeden z napájacích zdojov alebo okruhov zlyhá, ADI-6432R bude pokračovať v prevádzke bez akéhokoľvek výpadku.
- 1 x MADI I/O (optický a koaxiálny)
- 32 x AES-3id I/O (2 x 32 BNC)
- 1 x MIDI I/O
- Com-Port I/O (RS 232)
- 1 x Word Clock I/O
