75Ω Super Low Loss koaxiálny kábel 3G-SDI, HD-SDI kábel s hustou penovou PE izoláciou. viac

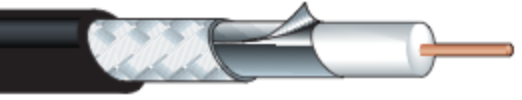

75Ω Super Low Loss koaxiálny kábel
Vonk. priemer (mm) |
Váha (kg/100m) |
AWG | Priemer vodiča | Priemer izolácie | pokrytie tienením (%) |
odpor vnút. vodiča (Ω/km) |
odpor vonk. vodiča (Ω/km) |
Útlm (dB/100m@750MHz) |
|
L-2.5CHD | 4,2 | 2,6 | 23 | 0,59 | 2,59 | 95 | 66,9 | 16,9 | 30,2 |
L-4CHD | 6,1 | 5,2 | 20 | 0,82 | 3,68 | 95 | 36,4 | 11,4 | 21,3 |
L-4.5CHD | 7 | 6,2 | 18 | 1,02 | 4,57 | 91 | 23,3 | 9,9 | 17,4 |
L-4.5CHD-LF | 7 | 6,2 | 18 | 1,02 | 4,57 | 91 | 23,3 | 9,9 | 17,4 |
L-5CHD | 7,7 | 7,4 | 17 | 1,2 | 4,9 | 93 | 16,1 | 8,2 | 15,6 |
L-6CHD | 8,9 | 10 | 15 | 1,5 | 6,1 | 92 | 10,3 | 7,7 | 12,9 |
L-7CHD | 10,2 | 13 | 13 | 1,8 | 7,3 | 92 | 7,1 | 6,1 | 10,9 |
L-8CHD | 11,1 | 14 | 12 | 2,1 | 8,2 | 59 | 5,8 | 6,3 | 9,6 |
L-2.5CHLT | 4,2 | 1,8 | 23 | 0,59 | 2,59 | 95 | 66,9 | 21,5 | 30,2 |
L-CHD séria
- Najvhodnejší pre prenos 3G-SDI/HD-SDI signálu
- Hustá penová PE izolácia vylepšuje charakteristiku útlmu
- Viacvrstvová izolácia, kde každá vrstva má iný pomer hustoty peny, čo zvyšuje pevnosť
- Pocínovaný medený oplet s vysokou hustotou a s hliníkovou fóliou vytvára jedinečné tienenie
- Pevný vodič
- Odolnosť proti plameňom UL 1666 Riser (okrem L-6CHD, L-7CHD, and L-8CHD)
L-2.5CHLT
- Ideálny pre inštaláciu v O.B. van
- Pocínovaný hliníkový oplet s medeným povlakom (CCA) tvorí tienenie s nízkou váhou
- o 30% ľahší ako L-2.5CHD, pri rovnakom útlme
- Šetrí miesto: Vonkajší priemer = 4.2 mm
- Oplet s vysokou hustotou a s hliníkovou fóliou
- Hustá penová PE izolácia
- Pevný vodič
L-4.5CHD-LF
- FRNC verzia kábla
